Morsetti di sospensione in lega di alluminio a doppio conduttore CSH

CSH Twin Conductor Aluminum Alloy Suspension Clamps Featured Image

Breve descrizione:

Dettagli del prodotto

Tag dei prodotti

Descrizione:

I morsetti di sospensione sono utilizzati principalmente per le linee elettriche aeree.I cavi sono sospesi dagli isolatori o i parafulmini sono sospesi dalle torri dei pali tramite raccordi di connessione.

I tradizionali morsetti in ghisa malleabile presentano gli svantaggi di una grande perdita di isteresi, grande perdita di corrente del foro e prodotti ingombranti.Il morsetto in lega di alluminio presenta i vantaggi di perdite di isteresi e correnti parassite estremamente ridotte, peso leggero e costruzione conveniente.Soddisfa i requisiti di risparmio energetico e riduzione dei consumi nella trasformazione e costruzione della rete elettrica nazionale.

Quando il morsetto di sospensione viene utilizzato per fili intrecciati in alluminio e fili intrecciati in alluminio con anima in acciaio, può essere avvolto con guaina di alluminio o filo protettivo per proteggere il filo.Il diametro esterno applicabile del filo include gli avvolgimenti.

Percentuale della forza di presa del morsetto di sospensione rispetto alla forza di trazione nominale del filo:

Classe di filo		Struttura del cavo (rapporto di alluminio)	Per cento
	ACSR (Filo intrecciato in alluminio con anima in acciaio)	>1.7	12
		4.0-4.5	18
		5,0-6,5	20
		7.0-8.0	22
		11,0-20,2	24
	Filo a trefoli d'acciaio	Forza massima 1176-1274	14
	Cavo a trefoli di alluminio		30

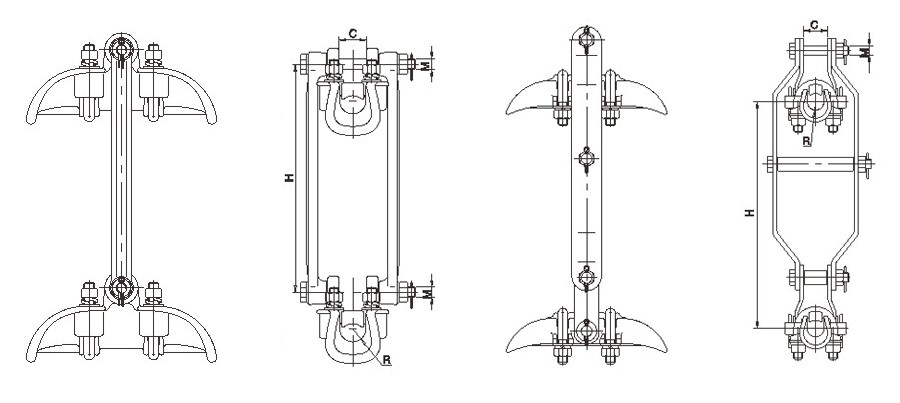

Tipo	Modello standard aziendale	Adatto per la gamma di diametri del filo (incluso avvolto avvolto) (mm)	Dimensioni principali (millimetro)				Carico di guasto nominale (kN)	Morsetto di linea abbinato
Tipo	Modello standard aziendale		H	R	C	M	Carico di guasto nominale (kN)	Morsetto di linea abbinato
CSH-0422	HHS-220	Φ12,4 ~ 18,0	400	11	22	16	40	CGH-3
CSH-0426	HHS-280	Φ18,0 ~ 26,0	400	13	28	16	40	CGH-4
CSH-0734	HHS-330 HHS-370	26,0 ~ 34,0	400	17	36	16	70	CGH-5
CSH-0742	HSS-480	34.0 ~ 40.0	400	21	45	16	70	CGH-6
CSH-0746		40,0 ~ 46,0	400	23	48	16	70	CGH-7
CSH-0726F	CCS-4	20.0 ~ 26.0	400	13	28	16	70	CGF-4
CSH-0734F	CCS-5	26,0 ~ 34,0	400	17	36	16	70	CGF-5
CSH-1040F	CCS-1040	34.0 ~ 40.0	400	20	42	18	100	CGF-1040
CSH-1046F	CCS-5	40,0 ~ 46,0	400	23	48	18	100	CGF-6
XCS-2	CCS-2	7.1 ~ 13.0	250	7.0	22	16	40	XGU-2
XCS-3	CCS-3	13,1 ~ 21,0	250	11,0	18	16	40	XGU-3
XCS-4	CCS-4	21,1 ~ 26,0	400	13,5	19	18	70	XGU-4
XCS-5	CCS-5	23.0 ~ 33.0	400	17.0	42	18	100	XGU-5
XCS-6	CCS-6	Φ34,0 ~ 45,0	400	23.0	42	18	100	XGU-6

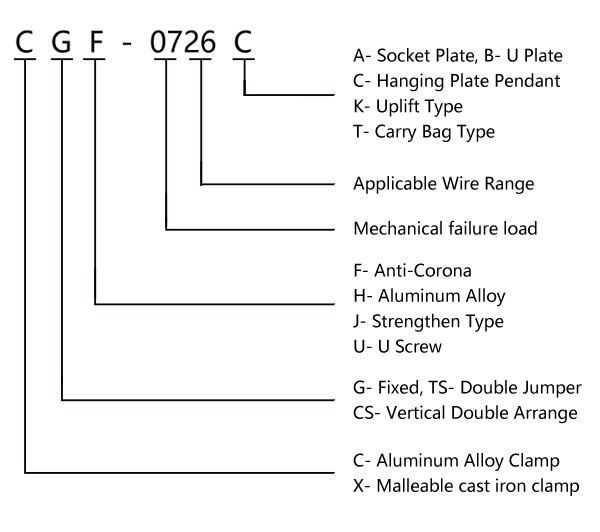

1. Il CSH nella tabella è un prodotto in lega di alluminio e "F" viene aggiunto al modello per prevenire l'alone. 2.XCS nella tabella sono prodotti in ghisa malleabile
